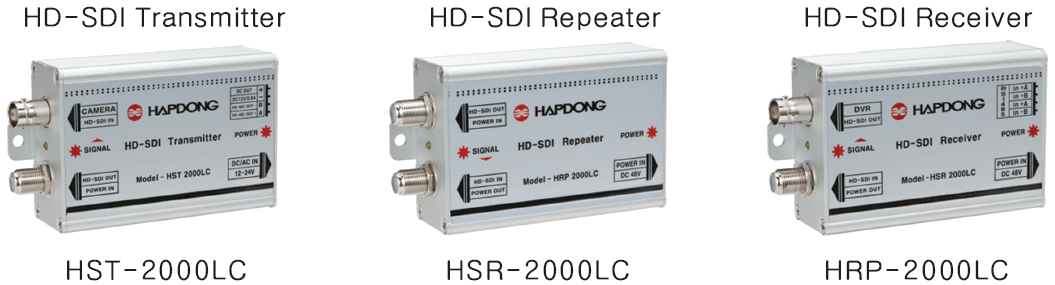

제품명 : 리피터 송수신기 HST-2000LC

HSR-2000LC,  HRP-2000LC





   개요



  1동축케이블에 HD SDI + 전원 + 카메라제어 데이터의

   중첩전송 최대 200m 까지 가능한 장비



   특징



  - 1 동축 케이블에 HD-SDI + 전원 + 카메라 제어데이터

      중첩전송

  - Repeater(HRP 2000LC) 추가 사용으로 장거리 전송 가능

     (최대 200m )

  - 5C-HFBT 동축케이블로 HD-SDI 신호를 200m전송가능

  - RS-485방식의 가메라 제어 통신 가능

  - 안전한 사용을 위한 Surge Protection 기능 내장

  - 1동축케이블만 포설하므로 배관 배선 비용 절감

  - 자동 선로 진단 기능으로 안전한 전원 전송 가능

  - LED 표시 램프 채용 으로 동작상태 확인 용이





모델 - HST-2000LC



※ 입출력 신호 : HD-SDI   ※ 입력 전원 : COAX DC 24V~48V(VP DC 48V IN)   ※ 소비전류 : DC 48V / 25mA



※ 최대전송 가능 거리(5C-HFBT)



     200m(Full HD : 1.5G)

     120m(Full HD : 3G)



※ 출력전원(MAX) : DC 12V / 0.67A(최대 8W)



※ 접속포트



     SDI 입출력 : BNC-F(75Ω)

     입력전원/DATA출력 : 4Pin 중 2Pin T, Block



※ 통신방식 : RS-485 / 단방향   ※ BAUDRATE : 2400 / 4800 / 9600 / 19200 / 38400



※ LED



     SDI Yellow : 점등 : 수신기

     Power Red : 점등 : 정상시, 점멸 : 선로진단 시 또는 이상 시



※ 동작온도 / 동작습도 : -10℃ ~ +50℃ / 0 ~ 80%   ※ 외형치수(mm) : 88(W)×60(H)×29(D)





모델 - HSR-2000LC, HRP-2000LC



※ 입출력 신호 : HD-SDI   ※ 입력 전원 : DC12V~48VVP기능 사용시(DC48V 1.04A)   ※ 소비 전류 : DC 48V 8mA, HSR2000LC : DC48V 18mA



※ 최대전송 가능 거리(5C-HFBT)



     200m(Full HD : 1.5G)

     120m(Full HD : 3G)



※ 전송 가능 영상신호 대역폭 : 270Mbps ~ 3Gbps



※ 접속포트



     SDI 입출력 : BNC-F(75Ω)

     A/JACK 전원/DATA출력 : A/Jack 2Pin T, Block



※ 통신방식 : RS-485 / 단방향   ※ BAUDRATE : 2400 / 4800 / 9600 / 19200 / 38400



※ LED



     SDI Yellow : 점등 : 수신기

     Power Red : 점등 : 정상시, 점멸 : 선로진단 시 또는 이상 시



※ 동작온도 / 동작습도 : -10℃ ~ +50℃ / 0 ~ 80%   ※ 외형치수(mm) : 88(W)×60(H)×29(D)
