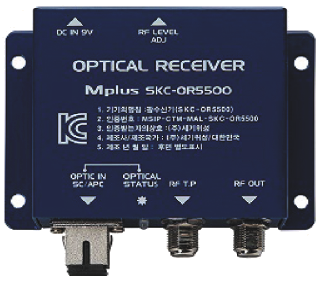

제품명 : 광수신기 SKC-OR5500





   개요



  광송신기로부터 전송된 광신호를 수신하여 RF신호로 복원

  하여 일정한 출력 레벨로 증폭하는 광의 신호를 변환하는 기기



   특징



  - 광송기기로부터 수신된 RF신호를 복원하고 안정된 출력을

      위하여 15db 증폭하여 출력되게 설계되었다.

  - 대역폭이 넓어 높은 RF주파수 손실을 보상하기 위하여

     10db Tilt(틸트) 기능을 주어 안정된 출력레벨을

     유도하였다.

  - AGC회로를 채택하여 -3dBm ~ -8dBm 광 입력 변화에도

     일정한 RF레벨을 출력한다.

  - HFC/CATV/위성 IF신호까지 수신이 가능하도록 광대역

     (54~2,150MHz)으로 설계되었다.

  - 광 입력레벨을 LED 표기하여 유지보수의 편리성을 향상

      시켰다.

  - TV함체에 설치 할 수 있도록 초소형 설계되었다.

  - 작고 좁은 TV함체에 RF출력 조정을 편리하도록 광수신기

      앞 표면에 설계되었다.





    특 성



     - 광파장 (nm) : 1310 ~ 1550 ±10

     - 광출력 (dBm) : 광입력 -8 ~ -3



     - RF출력 레벨 (dBmV 이상) : 광송신기 RF 입력 15 dBmV

        MATV : 25

        위성대역 : 20



     - 주파수대역 (MHz) :

        MATV : 54 ~ 806

        위성대역 : 950 ~ 2150



     - 주파수응답 (dB 이내) :

         MATV : ±1

         위성대역 : ±2



     - CNR (dB 이상) : 광수신기 -6dBm 입력기준

         MATV : 46

         위성대역 : 26



     - 2차 상호변조 (CSO) (dB이상) : 55, MATV 대역, 77채널 전송기준

     - 3차 상호변조 (dB이상) : 55, MATV 대역, 77채널 전송기준

     - 3차 상호변조 (dB이상) : 50, 위성대력, 2톤 테스트

     - 광 수신기 AGC 기능 (dB이내) : ±1.5

     - 제품크기 (mm) : 75 X 12 X 68
