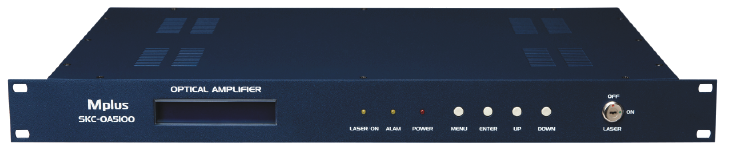

제품명 : 광증폭기 SKC-OA5100





   개요



  본 기기는 EDF(에르븀 첨가 광섬유), 펌핑용 광원 레이져

  다이오드, 펌핑 광원과 입력신호 광을 결합하거나 분리시키는

  파장결합 커플러 및 반사광을 차단시키는 광 격리기인 아이

  솔레이터로 구성되어 광신호를 출력하여 전송하는 기기



   특징



  - 입력된 광 신호는 980nm 펌프 laser로 EDF의 특정 길이를

      통과하는동안 증폭이  되며, EDF의 출력에서 광출력 콘넥터

      가 접속되어 출력 전송된다.

  - 실시간 모니터링을 위해 광입출력에 광분기기와 복조기를

      사용하였다.

  - 증폭효율이 좋고 잡음지수가 낮으며, 편광 의존성이 매우

      작다.

  - CATV/MATV 네트워크 시스템에 효율적이다.

  - 19인치 표준렉의 1U 사이즈로 제작되었다.





특 성



※ Optical Specifications



     - Optical input power (dBm) : -10(Min), 4(Max)

     - Optical output power (dBm) : 13(Min), 23(Max)

     - Operation Wavelength (nm) : 1540(Min), 1560(Max)

     - Noise figue (dB) : 5(Typical), 5.5(Max)

     - Polarization Dependent Gain (PDG) (dB) : 0.3

     - Pump leakage to input (dBm): -30

     - Input Return Loss (dB) : 45

     - Output Return Loss (dB) : 45

     - Fiber connector : FC / APC or SC / APC



※ Electrical Specifications



     - Voltage supply (VAC) : 230

     - Power consumption (W) : 8(Min), 30(Max)

     - Frequency (Hz) : 50/60



※ Environmental requirements



     - Operating temperature (℃) : 0(Min), 50(Max)

     - Storage temperature (℃) : -25(Min), 70(Max)

     - Operating Realative humidity (%) : 5(Min)



※ Others



     - User Interface :

        Front panel LED display working status and alarm

     - Network Management Interface : RS232

     - Dimension (mm) : 482 X 44 X 300
