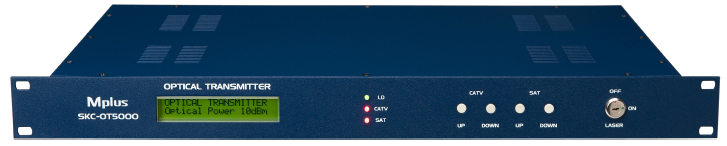

제품명 : 광송신기 SKC-OT5000





   개요



  1550nm 광송신기는 MATV/CATV 대역과 Satellite IF

  (중간주파수) 대역의 전기적 신호를  입력 받아 광신호로

   변환 출력하는 장치이다.



   특징



  - HFC(광동축혼합망/Hybrid Fiber Coax)망에 완벽히

      호환되도록 설계하였으며 저렴한 가격 및 신뢰성이 보장된

      다.

  - MATV/CATV RF(870MHz이하 대역) 입력단자와

      Satellite IF(950~2600MHz)대역의 입력  단자가 각각

      별개로 구성되어 있다.

  - MATV/CATV 입력 단자는 Pre-distortin(전치왜곡)

      방지 기술을 채택하였다.

  - 낮은 RF 입력을 위한 전치증폭기(Pre-amplifier) 옵션을

      채택할 수 있다.





특 성



※ Main performance



     - Wavelength (nm) : 1540(Min), 1550(Typical), 1560(Max)

     - Optical Output Power (dBm) : 10

     - SBS Threshold (dBm) : 17

     - Side Mode Suppression Ratio (dB) : 35

     - Optical Return Loss (dB) : 40

     - Connector type : SC/APC

     - Fiber Core/Cladding (㎛) : 9/125



※ Operating Conditions



     - Storage Temperature power (℃) : -20(Min), 65(Max)

     - Operating Temperature (℃) : 0(Min), 50(max)

     - Relative Humidity, non- (%) : 0(Typical), 95(Max)

     - CATV RF input Level 1 (dBm) :

                                               -2.5(Min), -2(Typical), -1.5(Max)

     - Satellite RF input Level 1 (dBm) :

                                               -1.5(Min), -1(Typical), -0.5(Max)

     - CATV RF amplifier gain (ALC) (dB) : 20(Min), 33(Max)

     - Satellite RF amplifier gain (ALC) (dB) : 30(Min), 50(Max)



※ RF Characteristics



     - Bandwidth (MHz) : 46(Min), 2600(Max)



     - CNR(Analog Channels) 1 / Typical at 295.25MHz (dB) :

        52(Min), 53(Typical)



     - CSO(Analog Channels) 1 / Typical at 295.25MHz (dBc) :

        60(Typical)



     - CTB(Analog Channels) 1 / Typical at 295.25MHz (dBc) :

        60(Typical)



     - CATV Input Return Loss / 47 to 806MHz (dB) :

        14(Typical)



     - Satellite Input Return Loss / 950 to 2600MHz (dB) :

        10(Typical)



     - Input Impedance/with Satellite (Ohms) : 75
