제품명 : CATV 유니트





   개요



   아파트나 주택에 있어서 지선 상호간에 영향을 적게하고

   OUTLETBOX의 기계적인   수용을 고려한 구조로 취부가

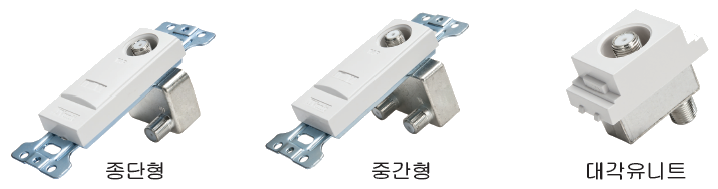

   용이하게 설계되었으며 종류에는 종단형, 중간형, 중간분기형

   이 있다.



   특징



  - 주파수 범위가 5~864MHz로 광대역 특성을 보장한다.

  - Diecasting Case에 직접형 F/Connector로 설계되어

     있어서 RFI나 EMI 차폐  효과가 크다.

  - F/Connector은 은도금 처리하여 접촉 손실을 적게하고

     부식에 강하게 되어 있다.

  - Diecasting Case재질은 아연을 사용하여 Connector

     나사부분을 보강하였다.

  - Case는 석도금 코팅 처리하여 제품 수명을 연장하였다.

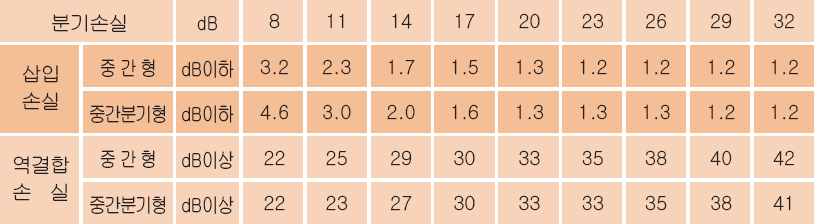

특 성



※ 하향 특성



     - 주파수대역 : 5.75 ~ 864 MHz





     - 분기손실오차 : ±1.5 dB 이하

     - 단자간 결합손실 : 20 dB이상

     - 반사손실 : 15 dB이상

     - 주파수응답 : ±0.75 dB이상

     - 험변조 : -65 dB 이하

     - 전류통과용량 : 3A 이상



     - 주파수대역 : 5.75 ~ 864 MHz

     - 삽입손실 : 1, 3, 5, 8, 11, 14, 17, 20, 23 dB

     - 삽입손실오차 : ±1.5 dB 이하

     - 반사손실 : 15 dB이상

     - 주파수응답 : ±0.75 dB이상
