제품명 : CATV 분배기





   개요



  CATV 옥내용 기기로서 전송로의 신호를 균등 또는 불균등

 (3분배)으로 신호를 동일하게 나누어 주는데 사용하며 종류에

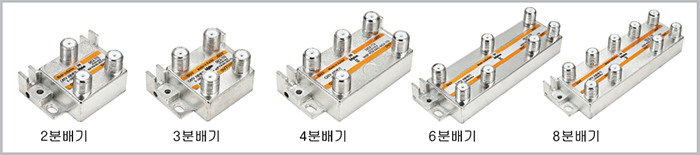

  는 2, 3, 4, 6, 8분배기가 있다.



   특징



  - 주파수 범위가 5~1000MHz로 광대역 특성을 보장한다.

  - Diecasting Case에 직접형 F/Connector로 설계되어

     있어서 RFI나 EMI 차폐효과가 크다.

  - 분배손실이 작고 반사손실이 우수하다.

  - Diecasting Case재질은 아연을 사용하여 Connector

     나사부분을 보강하였다.

  - 실내에서 작업자가 사용하기 편리하도록 설계하였다.

  - Case는 석도금 코팅 처리하여 제품 수명을 연장하였다.





특 성



※ 하향 특성



     - 주파수대역 : 5.75 ~ 864 MHz

     - 분기손실 : 2,3(균등, 불균등), 4, 5, 6, 8,12,16

     - 분대손실 : 4.6, 균등(7.8), 불균등(4.6/8,2), 8.2, 11.0, 11.0,

                         13.9, 16.0, 17.0 dB 이하

     - 단자간 결합손실 : 20 dB 이상

     - 반사손실 : 15 dB 이상

     - 주파수응답 : ±0.75 dB 이내

     - 험변조 : -65 dB 이하

     - 전류통과용량 : 3 A 이상
