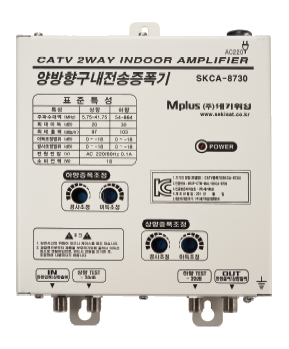

제품명 : CATV 양방향증폭기 SKCA-8730





   개요



  본기기는 옥내용 CATV양방향 증폭기로서 구내동축선로 및

  Passive소자의 손실을   증폭하여 TV수상기 및 가입자 단말기

  에 적정입력을 유지시키며 단말기의 상태 및 기타 정보를

  역송하는 신호를 증폭하여 헤드앤드센터로 전송하는 기기이다.



   특징



  - 전대역 상향 5.75 ~ 41.75MHz, 하향 54 ~ 864MHz의

     주파수 특성이 우수하도록   설계하였으며채널간의 레벨편차

     를 최소화 하였다.

  - 고출력의 Push-Pull HIBRID IC를 채택하여 최대출력을

      유지하고 고품질의 다채널   전송효과를 얻도록 하였다.

  - 이득 조정 및 슬로프 조정 범위가 충분하여 운영상의 편의를

      최대한 고려하였다.

  - 측면이 일체형 방열판으로 되어 있어 방열효과가 우수하다.

  - 알루미늄케이스로 견고하며 피막처리 및 인쇄를 하여 외관이

     미려하다.





특 성



※ 하향 특성



     - 주파수대역 : 54 ~ 864 MHz

     - 대역내이득편차 : ±1.25 dB 이내

     - 정격출력레벨 : 105.0 dB㎶ 이상

     - 최대이득 : 20/25/30/35/50 dB 이상

     - 이득조정범위 : 10 dB 이상

     - 경사조정범위 : 10.0 dB 이상

     - 3차 상호변조 : -55 dB 이하

     - 2차 상호변조 : -55 dB 이하

     - 혼변조 : -55 dB 이하

     - 잡음지수 : 10 dB 이하

     - 험변조 : -63.0 dB 이하

     - 반사손실 : 14 dB 이상



※ 상향 특성



     - 주파수대역 : 5.75 ~ 41.75 MHz

     - 대역내이득편차 : ±0.75 dB 이내

     - 정격출력레벨 : 97 dB㎶ 이상

     - 최대이득 : 20.0 dB 이상

     - 이득조정범위 : 10 dB 이상

     - 경사조정범위 : 4 dB 이상

     - 상호변조 : -63 dB 이하

     - 혼변조 : -63 dB 이하

     - 잡음지수 : 10 dB 이하

     - 험변조 : -63.0 dB 이하

     - 반사손실 : 15 dB 이하



※ 전원



     - 상용 전원 사용시 : AC 220V ± 10%
